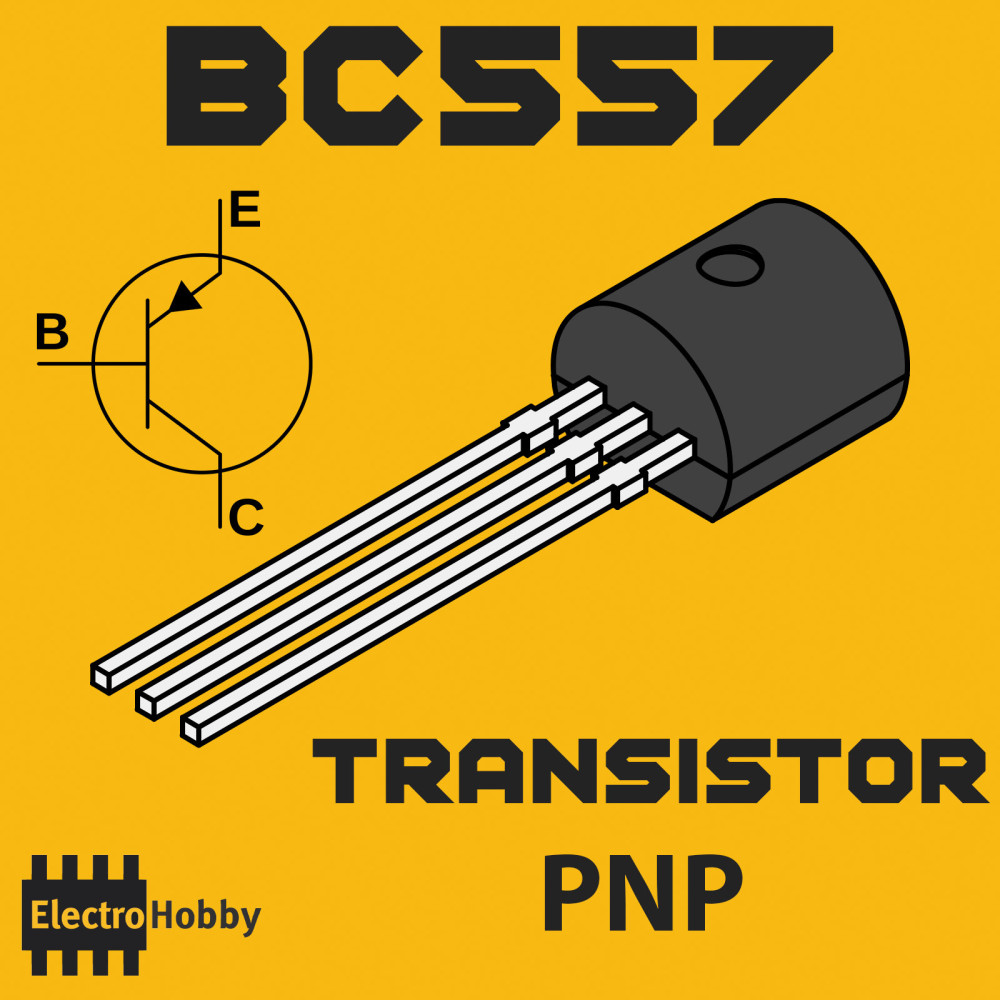

BC557 Transistor (PNP)

Transistor PNP BC557 – Uso general, baja potencia TO‑92 - 45V - 100mA

El BC557 es un transistor bipolar de unión (BJT) PNP de bajo consumo y propósito general, ampliamente utilizado en aplicaciones de amplificación y conmutación en electrónica básica y profesional. Su encapsulado TO-92 lo hace ideal para prototipos y montajes en placas de pruebas, y su respuesta rápida y alta ganancia lo convierten en un componente indispensable en pequeñas etapas de audio, sensores, lógica y automatización con microcontrolador. Es el complemento PNP del popular BC547 (NPN).

Características técnicas

Tipo: PNP, BJT de propósito general

Encapsulado: TO-92 (plástico, 3 pines)

Polaridad máxima colector-base (Vcb): -50 V

Polaridad máxima colector-emisor (Vce): -45 V

Polaridad máxima emisor-base (Veb): -5 V

Corriente máxima colector (Ic): -100 mA

Potencia máxima de disipación: 500 mW (0,5 W)

Ganancia de corriente (hFE): 110–800 (varía según submodelo: A, B, C, etc.)

Frecuencia máxima de transición (ft): 150 MHz

Tensión saturación colector-emisor: -0,25 V (Ic=10 mA)

Configuración pines: 1-Colector / 2-Base / 3-Emisor

Temperatura de operación: -55 °C a 150 °C

Aplicaciones recomendadas

Preamplificadores y amplificadores de señal pequeña

Interruptores electrónicos de baja potencia

Control de relés, buzzers, LEDs o cargas pequeñas desde microcontrolador

Inversores lógicos y etapas de salida en control digital

Aplicaciones didácticas y circuitos de laboratorio

Recomendaciones

Añade siempre resistencia de base para proteger el transistor al usarlo como interruptor.

Útil como etapa de salida simétrica en amplificadores push-pull.

Puede usarse para armar temporizadores, osciladores o pequeñas fuentes PWM.

Montar disipador solo si se acerca a la disipación máxima (raro en aplicaciones típicas).
