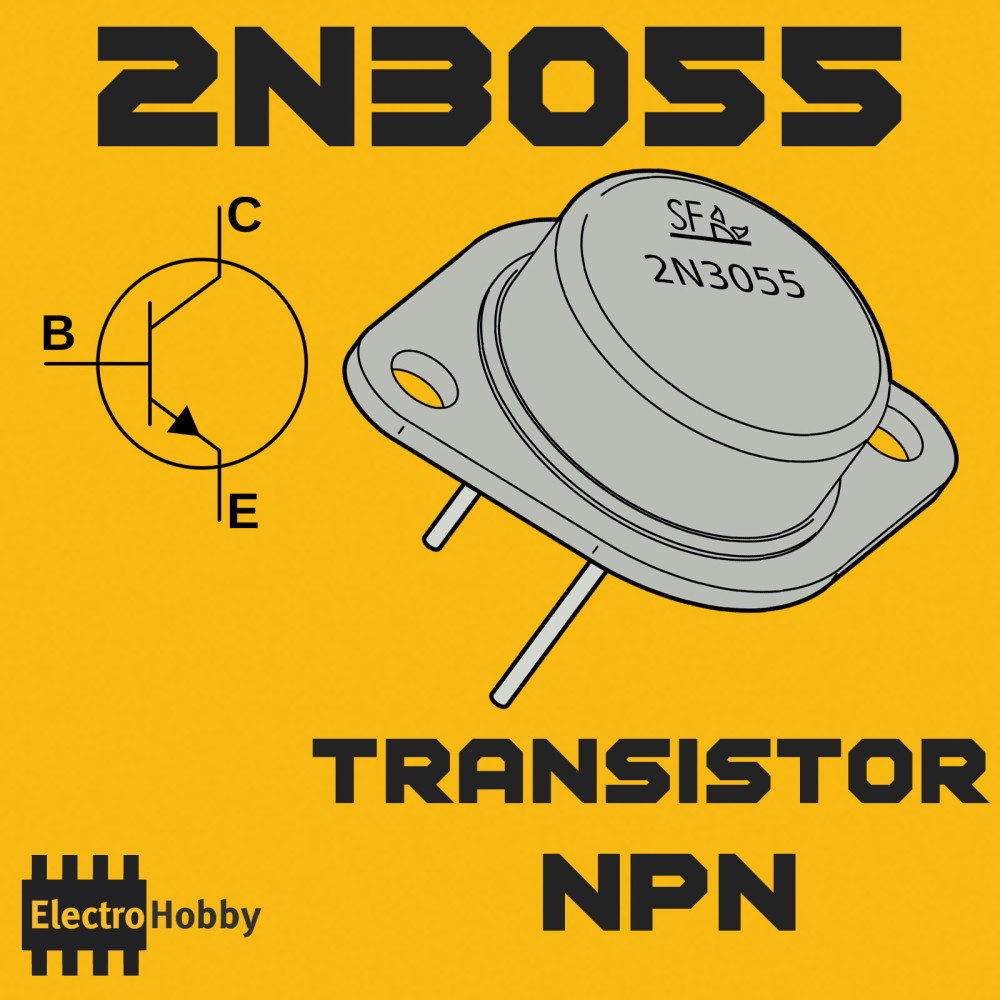

2N3055 Transistor (NPN)

Transistor NPN 2N3055 de Potencia TO-3 - 60V - 15A - 115W

El 2N3055 es un transistor bipolar de unión (BJT) tipo NPN de alta potencia, ampliamente utilizado en etapas de salida de amplificadores de audio, fuentes de alimentación lineales, circuitos de conmutación, controladores de motores DC y otras aplicaciones que requieren manejo de altas corrientes y voltajes. Su encapsulado metálico TO-3 proporciona excelente disipación térmica, lo que lo hace especialmente robusto para el trabajo pesado e industrial.

Características técnicas

Tipo: Transistor NPN de potencia

Encapsulado: TO-3 metálico (montaje en chasis/disipador)

Tensión colector-emisor (Vce): 60 V

Tensión colector-base (Vcb): 100 V

Tensión emisor-base (Veb): 7 V

Corriente máxima de colector (Ic): 15 A

Disipación máxima de potencia (Pd): 115 W

Ganancia de corriente continua (hFE): 20–70 (típico, Ic=4A)

Frecuencia de transición (ft): 2,5 MHz

Temperatura de operación: –65°C a +200°C

Aplicaciones recomendadas

Amplificadores de audio de alta potencia (etapas de salida push-pull)

Fuentes de alimentación lineales y reguladores de voltaje

Control y conmutación de motores DC y relés industriales

Fuentes de potencia para soldadores y cargas de laboratorio

Proyectos educativos y kits de experimentación de electrónica de potencia

Recomendaciones

Monta siempre el transistor sobre un disipador de calor adecuado para asegurar la máxima vida útil y rendimiento.

Añade una arandela de aislamiento si el disipador conecta eléctricamente con otros circuitos.

Utiliza pasta térmica entre el TO-3 y el disipador para mejorar la transferencia de calor.

Al ser de alta corriente, usa pistas gruesas y cableado adecuado en la PCB.
