SN74HC00N Puerta NAND

El SN74HC00N reúne cuatro puertas NAND de dos entradas: la puerta universal con la que se construye cualquier función lógica. CMOS serie HC de 2 a 6 V — funciona igual a 3,3 V que a 5 V — en DIP-14 para protoboard o zócalo.

Disponible
0,65 €
IVA incluido Envío en el mismo día pagando antes de las 12:00 horas. ¡Recibe tu pedido mañana mismo!



SN74HC00N: la puerta NAND, el comodín de la lógica digital

El SN74HC00N contiene cuatro puertas NAND de dos entradas independientes, con la numeración clásica de la serie 74 pero en tecnología CMOS serie HC: mantiene el pinout de los esquemas de toda la vida y añade lo que el TTL antiguo no tenía — alimentación flexible de 2 a 6 V y consumo estático prácticamente nulo, como documenta el datasheet SN74HC00N. Es la primera referencia que conviene tener de las puertas lógicas.

La NAND es sencilla — su salida solo baja cuando las dos entradas están altas — y a la vez es la puerta universal: uniendo sus dos entradas se convierte en un inversor, encadenándola con ese inversor obtienes la AND, e invirtiendo sus entradas, la OR. Por eso es la base de los ejercicios de lógica y el chip con el que puedes resolver una función completa sin añadir más referencias. Y guarda el truco más útil del cajón: dos NAND cruzadas forman un biestable SR, el antirrebotes clásico que convierte un pulsador ruidoso en un flanco limpio.

En la práctica, la serie HC se comporta como un buen compañero de microcontroladores: conmuta de sobra para la lógica de pegamento entre módulos, trabaja tanto con la lógica de 3,3 V como con la de 5 V, y casi no gasta en reposo. Las dos reglas CMOS de siempre: ninguna entrada al aire — las no usadas, a masa o a VCC — y un condensador de desacoplo de 100 nF junto al chip ahorra comportamientos fantasma.

El DIP-14 (alimentación en los pines 14 y 7) se pincha en protoboard o va sobre zócalo. Y si tu circuito pide la función sin invertir, no la montes con dos chips: la AND directa la tienes en el SN74HC08N, y los inversores sueltos, seis por chip, en el SN74HC04N.

Datos técnicos SN74HC00N

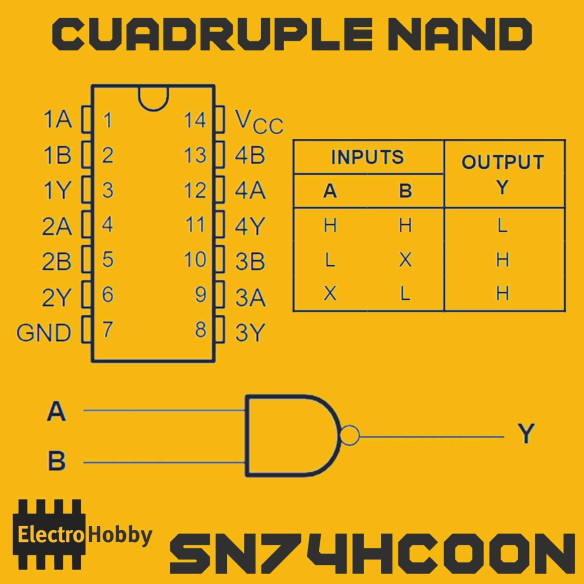

  • Cuatro puertas NAND independientes de dos entradas
  • Tecnología CMOS de alta velocidad (serie 74HC) con el pinout clásico de la serie 74
  • Alimentación de 2 a 6 V: compatible con lógica de 3,3 V y de 5 V
  • Consumo estático prácticamente nulo, típico de CMOS
  • Entradas de alta impedancia: conectar siempre las entradas no usadas
  • Salidas capaces de encender un LED con su resistencia
  • Encapsulado DIP-14 (VCC en pin 14, GND en pin 7) para protoboard o zócalo
  • Función universal: con solo NAND se construyen NOT, AND y OR
