8106AS - CC - 0,80"

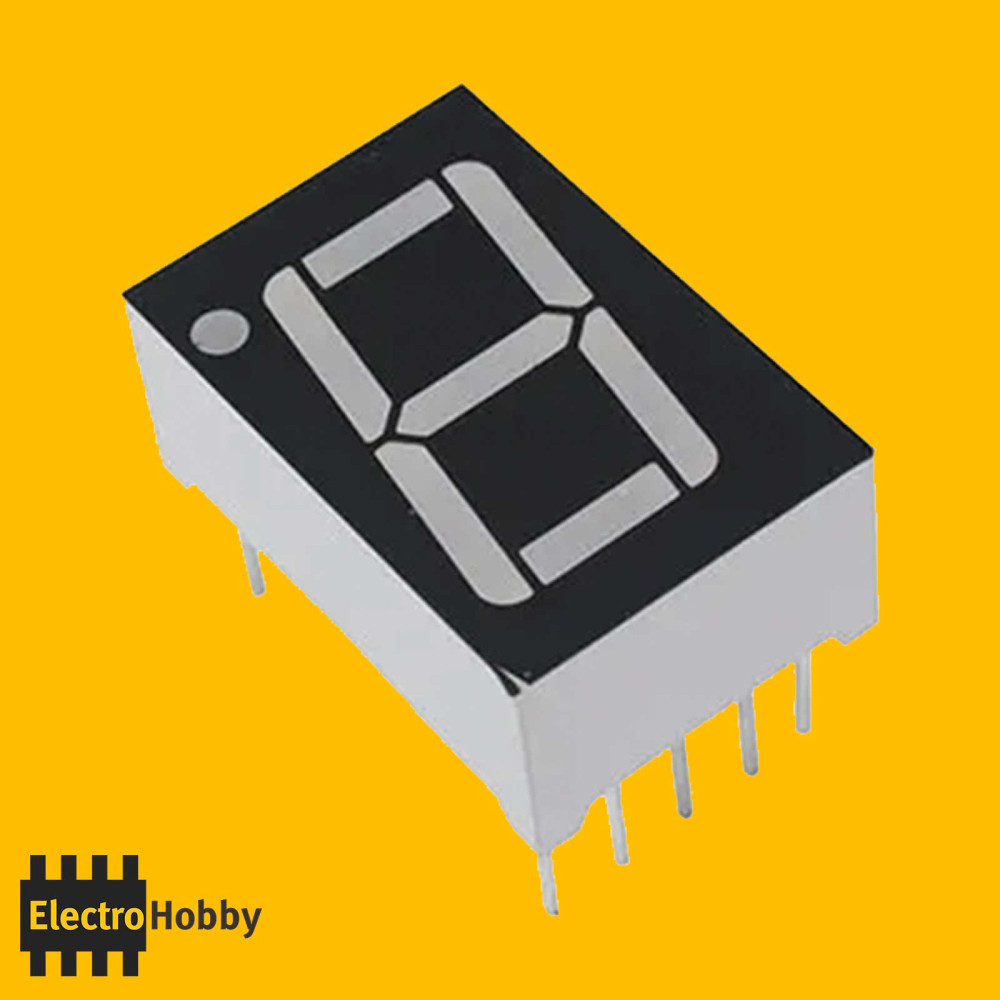

Display 7 Segmentos 8106AS – 1 Dígito Cátodo Común 0.8” Rojo

El display LED 8106AS es un módulo de 7 segmentos y punto decimal de un solo dígito, diseñado con configuración de cátodo común. Su tamaño de 0.8 pulgadas proporciona una excelente visibilidad en proyectos educativos y dispositivos electrónicos. Ideal para representar números y símbolos en controladores digitales, contadores, relojes y paneles industriales.

Cada segmento está formado por un diodo LED rojo de alta intensidad encapsulado en resina transparente, lo que proporciona brillo uniforme y un amplio ángulo de visión. Su estándar de pines de 10 terminales y lógica TTL/CMOS lo hacen fácil de integrar con decodificadores como los integrados SN74HC48N o controladores directos de microcontroladores (Arduino, PIC, ESP32, Raspberry Pi).

Características técnicas

Modelo: 8106AS

Tipo de conexión: Cátodo común

Número de dígitos: 1 (un solo dígito)

Color de emisión: Rojo brillante

Altura del dígito: 0.8 pulgadas (20 mm)

Número de segmentos: 7 + punto decimal (DP)

Tensión directa (por segmento): 1.8V – 2.2V

Corriente típica de trabajo: 10–20 mA por segmento

Tensión inversa máxima: 5V

Configuración de pines: 10 pines estándar (paso 2.54 mm)

Material del encapsulado: Epoxy negro con superficie difusora gris claro

Dimensiones aproximadas: 27 x 20 x 8 mm

Peso: ~3.5 g

Ángulo de visión: 60°

Tipo de montaje: THT (Through Hole)

Aplicaciones recomendadas

Visualizadores numéricos en paneles e instrumentos digitales

Contadores, medidores y relojes electrónicos

Proyectos educativos con microcontroladores y displays TTL

Indicadores LED para voltaje, corriente, temperatura o velocidad

Recomendaciones

Usa resistencias limitadoras (entre 220 Ω y 470 Ω) en cada segmento para evitar sobrecorriente.

Conecta el pin común al negativo del circuito (GND); los segmentos se iluminan con señales lógicas altas.

Compatible con el decodificador SN74HC48N (para cátodo común).

En montajes con varios dígitos, configura multiplexado para reducir número de pines.
