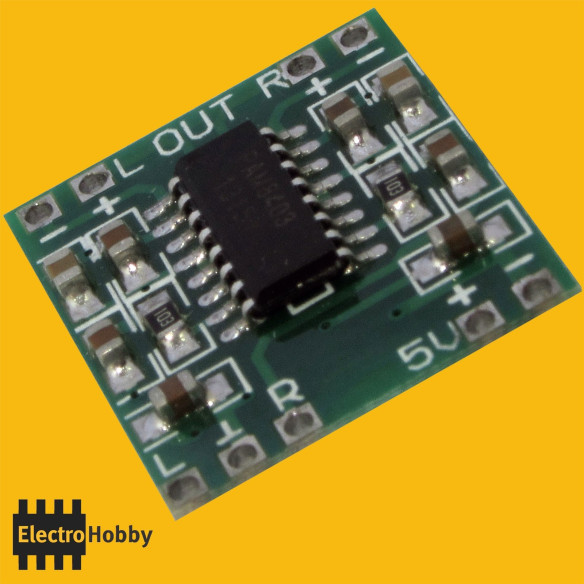

PAM8403 Características Técnicas
PAM8403 amplificador de audio estéreo clase D, combinación única de potencia, eficiencia y tamaño compacto.
- Tipo: Amplificador 3 + 3 W Estereo
- Chip: PAM8403
- Alimentacion: 2,5 a 5 Vdc - USB
- Impedancia de salida: Altavoces de 4 a 8 Ohm
- Medidas: 18 x 22 mm
Potencia y Eficiencia
El PAM8403 se distingue por su impresionante relación potencia-tamaño. Este diminuto chip es capaz de entregar hasta 3W por canal en una carga de 4Ω, operando con una fuente de alimentación de 5V. Lo que lo hace aún más notable es su eficiencia energética, que puede alcanzar hasta un 90% en condiciones óptimas.
Esta eficiencia excepcional se traduce en un menor consumo de energía y una generación de calor reducida, lo que lo convierte en una opción ideal para dispositivos alimentados por baterías y aplicaciones donde el espacio y la gestión térmica son críticos.
Calidad de Audio
A pesar de su tamaño compacto, el PAM8403 no compromete la calidad del sonido. Ofrece una distorsión armónica total más ruido (THD+N) sorprendentemente baja, lo que resulta en una reproducción de audio clara y fiel. Su arquitectura de clase D permite una respuesta de frecuencia amplia y plana, asegurando que tanto los graves profundos como los agudos cristalinos se reproduzcan con precisión.
Diseño sin Filtro
Una de las características más innovadoras del PAM8403 es su diseño sin filtro. A diferencia de muchos amplificadores clase D tradicionales que requieren filtros de salida complejos, el PAM8403 puede impulsar directamente los altavoces. Esta característica no solo simplifica el diseño del circuito, sino que también reduce el costo y el espacio necesario en la placa de circuito impreso.
Protecciones Integradas
El PAM8403 viene equipado con varias características de protección integradas que aumentan su fiabilidad y durabilidad:
Protección contra cortocircuitos
Apagado térmico
Protección contra sobretensiones
Estas características de seguridad hacen que el PAM8403 sea robusto y adecuado para una amplia gama de aplicaciones, desde dispositivos de consumo hasta equipos industriales.
Aplicaciones del PAM8403
Dispositivos Portátiles
El PAM8403 brilla especialmente en aplicaciones portátiles donde el espacio y la eficiencia energética son primordiales. Es ideal para:
Altavoces Bluetooth
Reproductores de MP3
Tabletas y smartphones
Auriculares inalámbricos
Su bajo consumo de energía ayuda a extender la vida útil de la batería en estos dispositivos, mientras que su tamaño compacto permite diseños más delgados y ligeros.
Proyectos de Electrónica DIY
Para los entusiastas del "hazlo tú mismo" y los makers, el PAM8403 es un componente versátil que puede elevar la calidad de audio de diversos proyectos:
Amplificadores de guitarra portátiles
Sistemas de sonido para maquetas y dioramas
Mejoras de audio para consolas de juegos retro
Proyectos de domótica con capacidades de audio
Su facilidad de uso y los pocos componentes externos requeridos lo hacen ideal para principiantes y expertos por igual.
Aplicaciones Industriales y Comerciales
El PAM8403 no se limita al ámbito del consumo; también encuentra su lugar en aplicaciones industriales y comerciales:
Sistemas de megafonía compactos
Equipos de prueba de audio
Dispositivos médicos con salida de audio
Terminales de punto de venta con capacidades de sonido
Su robustez y fiabilidad lo convierten en una opción atractiva para entornos donde el rendimiento constante es crucial.
Integración con Microcontroladores y Arduino
El PAM8403 se integra fácilmente con plataformas populares de microcontroladores como Arduino, lo que abre un mundo de posibilidades para proyectos interactivos y dispositivos inteligentes:
Asistentes de voz personalizados
Juguetes interactivos con capacidades de audio
Sistemas de alarma y notificación
Instrumentos musicales electrónicos
Esta versatilidad lo convierte en un componente valioso para innovadores y desarrolladores de productos.
