TIP120 Darlington (NPN)

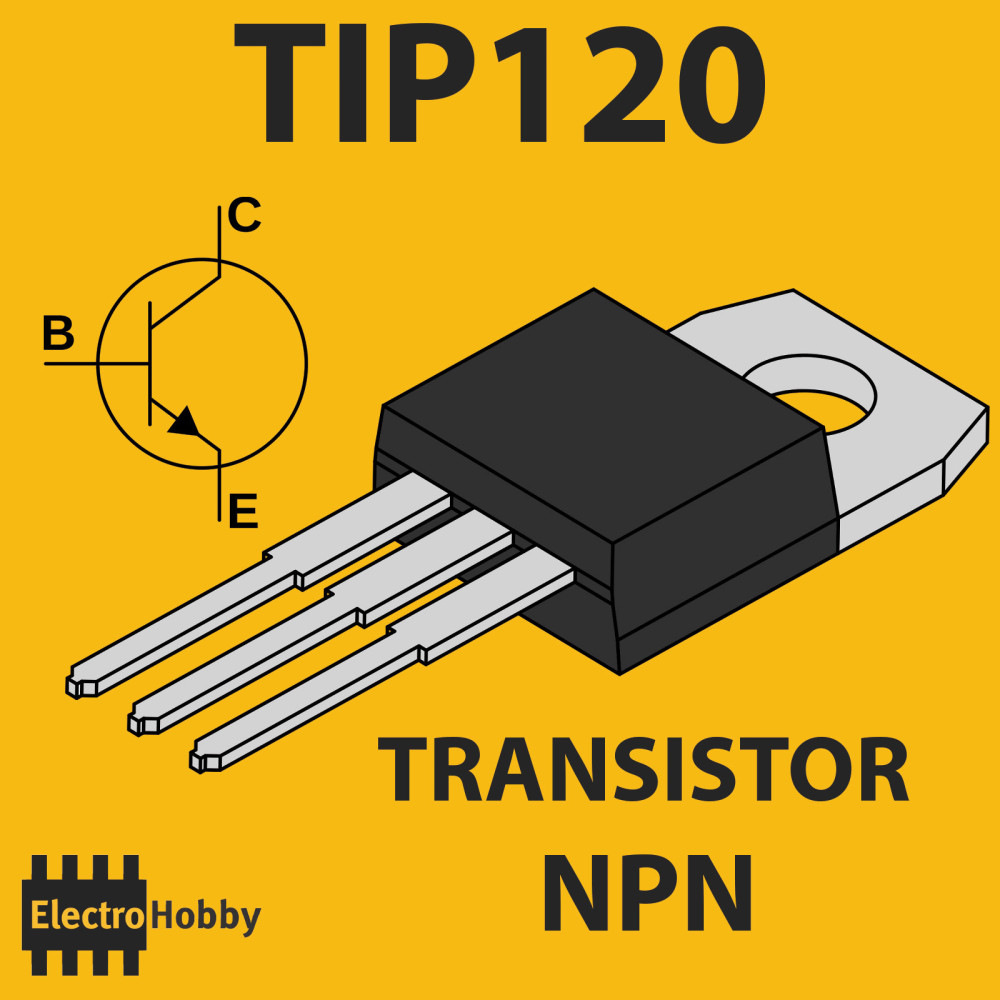

Transistor NPN TIP120 – TO-220 Darlington de potencia 60V 5A

El TIP120 es un transistor Darlington NPN de media-alta potencia encapsulado en TO-220, ampliamente utilizado para amplificación y conmutación de cargas que requieren alta ganancia con baja corriente de control. Doble transistor interno conectado en configuración Darlington, permite manejar hasta 5A y 60V de carga con apenas unos mA en la base, facilitando el control directo de motores DC, relés, tubos solenoides, tiras LED de gran potencia o grandes bloques de carga desde microcontroladores o sistemas lógico-digitales.

El TIP120 incluye diodo de protección interna y está optimizado para aplicaciones de switching, control de motores y automatización industrial o robótica, así como en etapas de salida de amplificadores de audio o drivers de lámparas. Es altamente robusto gracias a su disipación de 65W y tolerancia térmica, siendo ideal tanto para proyectos caseros como industriales.

Características técnicas

Tipo: NPN Darlington (doble transistor)

Encapsulado: TO-220

Tensión colector-emisor (Vce): 60 V máx.

Tensión colector-base (Vcb): 60 V máx.

Tensión emisor-base (Veb): 5 V máx.

Corriente máxima de colector (Ic): 5 A

Disipación máxima de potencia: 65 W

Ganancia de corriente (hFE): >1000

Tensión saturación Vce(sat): < 2 V @ Ic=4 A

Frecuencia de transición (ft): 3 MHz

Diodo de protección integrado: Sí

Temperatura de operación: –65 °C a 150 °C

Aplicaciones recomendadas

Control y switching de motores DC, solenoides y válvulas

Amplificadores de señal y etapas de salida de audio de media potencia

Drivers de relés, lámparas, ventiladores o cargas industriales

Módulos de potencia para Arduino y sistemas IoT

Kits educativos y prototipos de automatización

Recomendaciones

Usa una resistencia de limitación (1kΩ–2,2kΩ) entre la base y microcontrolador.

El encapsulado TO-220 permite añadir disipador; imprescindible a partir de 1A continuo.

Por su alta ganancia, permite controlar cargas grandes desde bases lógicas de bajo consumo.
