BD139 Transistor (NPN)

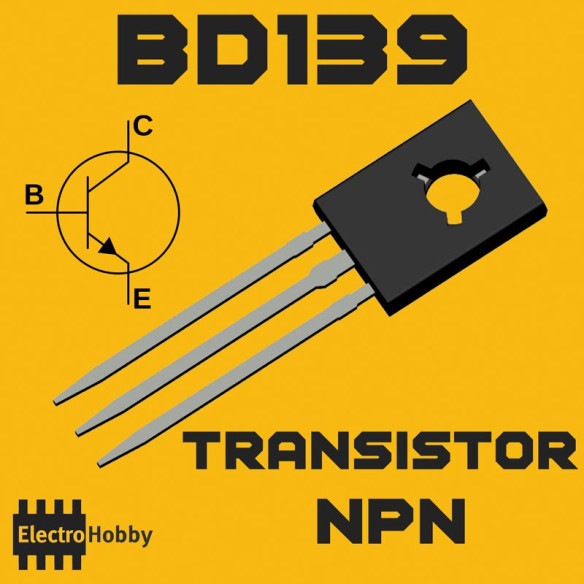

Transistor BD139 – NPN de Potencia TO‑126 (80V 1,5A)

El BD139 es un transistor NPN de potencia media en encapsulado TO‑126, diseñado para tareas de conmutación y amplificación donde se requieren tensiones de hasta unos 80 V y corrientes alrededor de 1,5 A. Forma parte de la misma familia que el BD140 PNP, por lo que es muy habitual utilizarlos como pareja complementaria en etapas de audio y drivers de potencia.

Características técnicas

Tipo de transistor: BJT NPN, uso general / potencia media.​

Encapsulado: TO‑126 / SOT‑32, montaje through‑hole.​

Tensión colector‑emisor máxima: hasta 80 V típicos.​

Tensión colector‑base máxima: hasta 80 V.​

Tensión emisor‑base máxima: 5 V.​

Corriente de colector máxima: típicamente 1,5 A según muchas hojas de datos para la familia; algunos fabricantes especifican 1–1,5 A

Disipación máxima de potencia: entorno a 12–12,5 W con disipación adecuada.​

Ganancia de corriente en continua: rango típico aproximado 40–160 (según fabricante, lote y corriente).​

Frecuencia de transición: del orden de decenas a centenares de MHz, apta para audio y conmutación general.​

Tensión de saturación colector‑emisor típica: alrededor de 0,5 V.​

Rango de temperatura de juntura: aproximadamente −55 °C a +150 °C.​

Usos recomendados

Etapas de salida y drivers de potencia media en amplificadores de audio push‑pull junto con BD140.​

Conmutación de relés, tiras LED, solenoides y otras cargas de hasta ~1–1,5 A controladas desde Arduino, ESP32 o Raspberry Pi.​

Drivers de motores DC pequeños y bombas para proyectos de robótica educativa y domótica.​

Etapas reguladoras y fuentes lineales sencillas donde se requiera manejar algo más de corriente que con un transistor de señal tipo BC547.​

Circuitos de amplificación de baja frecuencia, audio y RF de baja potencia.​

Recomendaciones

Calcula siempre la resistencia de base pensando en la Hfe mínima y en la corriente de colector que necesitas, de forma que el transistor trabaje en saturación cuando lo uses como interruptor.​

A partir de unos cientos de mA de carga, monta el BD139 con un pequeño disipador y deja espacio para que circule el aire en la caja del proyecto.​

Recuerda que es NPN: en conmutación típica “low‑side” el emisor va a masa, el colector a la carga y la otra pata de la carga a la alimentación positiva.​

No apures los 80 V máximos; deja margen respecto a la tensión real de trabajo para aumentar la fiabilidad, especialmente en fuentes con picos.​
