SN74HC48N – Decodificador BCD a Display de 7 Segmentos (Cátodo Común)

El SN74HC48N es un circuito integrado decodificador y driver BCD a 7 segmentos que permite convertir un número en formato binario codificado decimal (BCD) en señales apropiadas para controlar un display de cátodo común. Pertenece a la familia HC (High-Speed CMOS) de Texas Instruments, lo que garantiza alta velocidad, bajo consumo y compatibilidad directa con lógicas TTL y CMOS.

Sus salidas son activas altas, por lo que iluminan los segmentos del display al aplicar un nivel lógico alto. Posee funciones adicionales como prueba de lámpara (Lamp Test), apagado de salida (Blanking) y eliminación de ceros a la izquierda (Ripple Blanking Input/Output), lo que facilita su integración en sistemas contadores, relojes digitales y medidores visuales.

Características técnicas

Función: Decodificador/driver BCD a 7 segmentos

Tipo de display: Cátodo común

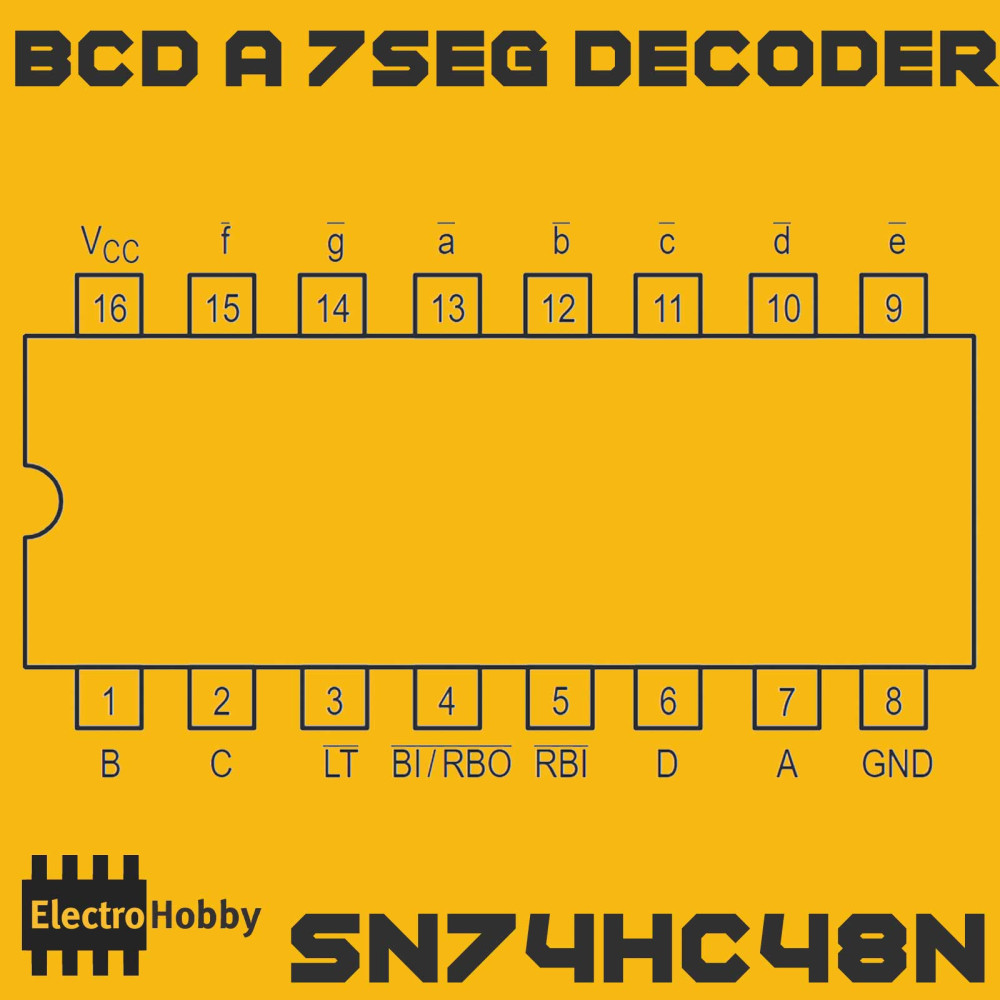

Entradas: BCD de 4 bits (A, B, C, D)

Salidas: Segmentos a, b, c, d, e, f, g – activas altas

Voltaje de alimentación (Vcc): 4.75V a 5.25V (típico 5V)

Corriente de operación típica: 25 mA (máx.)

Encapsulado: DIP-16 (montaje en placa y protoboard)

Entradas de control:

LT (Lamp Test): activa todos los segmentos

BI/RBO (Blanking Input / Ripple Blanking Output): apagado de display o supresión de ceros

RBI: entrada de supresión de ceros

Velocidad: Conmutación rápida típica de la serie HC

Temperatura de trabajo: -40°C a +125°C

Aplicaciones recomendadas

Visualización numérica en instrumentos y paneles digitales

Contadores, cronómetros y relojes electrónicos

Control educativo de displays en proyectos de microcontrolador

Convertidores BCD-decimal en sistemas embebidos o industriales

Recomendaciones

Verifica siempre el tipo de display: el SN74HC48N solo funciona con displays de cátodo común.

Si necesitas controlar un display de ánodo común, el integrado correcto es el SN74HC47.

Usa resistencias limitadoras en cada salida a los segmentos para proteger tanto el integrado como el display.

LT puede usarse para test de encendido general y BI/RBO para “borrar” visualmente el display o eliminar ceros no significativos.
