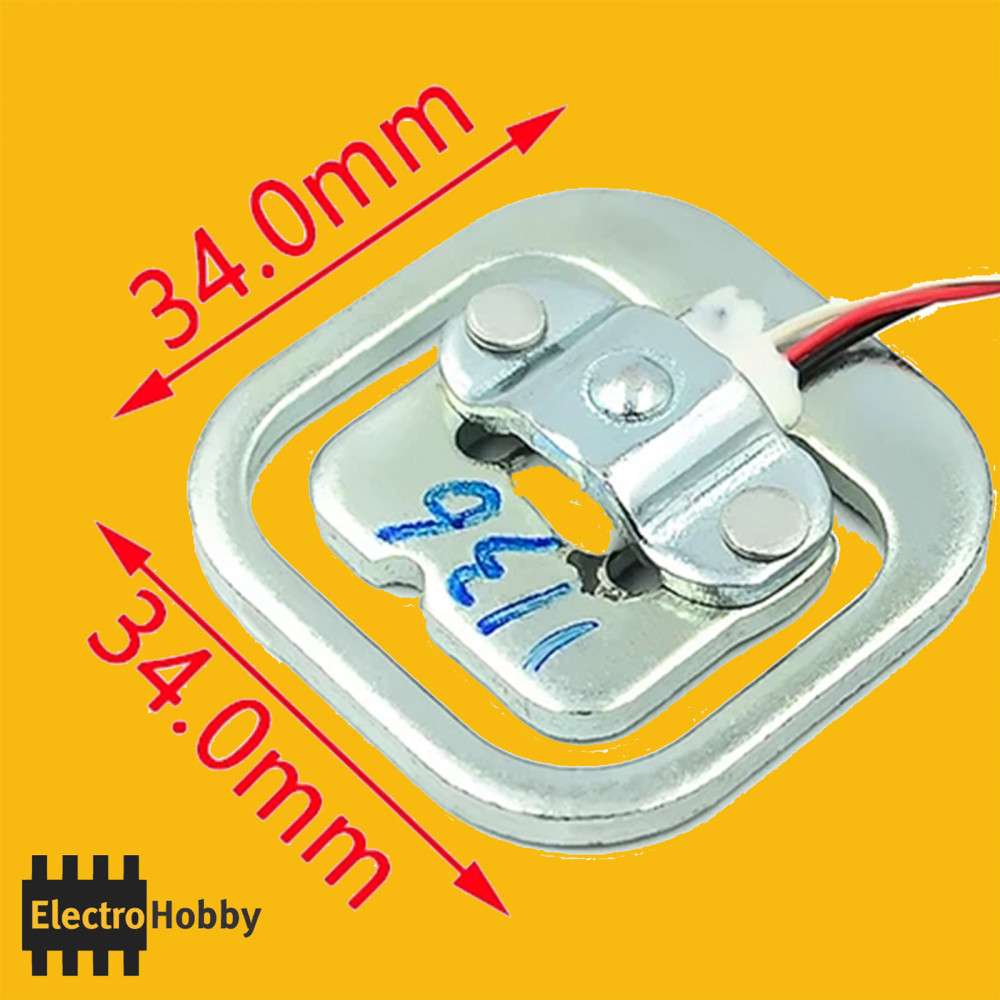

Celda de Carga 50Kg | Sensor de Peso para Báscula y Proyectos Industriales

La celda de carga de 50 kg es un sensor extensiométrico robusto de alta capacidad, diseñado para medir peso o fuerza en aplicaciones de balanzas industriales, plataformas de pesaje, automatización y proyectos educativos de alta exigencia. Fabricada en aluminio, integra galgas en configuración de puente para entregar una señal eléctrica precisa y proporcional al peso aplicado.

Gracias a su formato compacto y resistencia a la sobrecarga, es ideal para sistemas de pesaje multi-celda, balanzas de plataforma, control de llenado en fábricas o medición de fuerza en laboratorios. La señal de salida mV/V puede ser digitalizada de forma sencilla con un amplificador externo (información en ficha de producto principal).

Características técnicas

Capacidad máxima: 50 kg (hasta 110 libras)

Tipo: Sensor de galgas, puente completo, aluminio anodizado

Salida típica: 1.0 ± 0.1 mV/V a carga máxima

Impedancia de entrada: 1000 Ω ± 20

Impedancia de salida: 1000 Ω ± 20

Linealidad, repetibilidad, histéresis: 0,03 % FS

Voltaje de operación sugerido: 3 V – 10 V DC

Rango de temperatura de trabajo: 0 °C – 50 °C

Sobrecarga segura: 60 kg (120 % FS)

Material: Aleación de aluminio, formato barra o haz

Dimensiones orientativas: 80 × 13 × 12 mm / cable de 150 mm

Pinout estándar: Rojo (Excitación +), Negro (Excitación –), Verde (Señal +), Blanco (Señal –)

Usos recomendados

Balanzas electrónicas industriales y plataformas de pesaje

Medición de peso en sistemas de control de llenado o envasado

Equipos de dosificación automática y control de almacén

Proyectos de fuerza en robótica o bancos de prueba de laboratorio

Sistemas multipunto de pesaje conectando varias celdas en una base

Recomendaciones

Instala la celda sobre estructuras sólidas y utiliza montaje anti-vibración para máxima precisión.

Realiza siempre la calibración antes de uso con un peso patrón conocido.

No excedas la capacidad máxima ni apliques carga lateral para garantizar la durabilidad.
