2N2222A Transistor (NPN)

El transistor 2N2222A es un componente electrónico fundamental que ha revolucionado la industria de la electrónica desde su introducción. Pequeño pero poderoso dispositivo semiconductor en una amplia gama de aplicaciones, desde circuitos de amplificación hasta sistemas de conmutación.

Características Principales del 2N2222A

El transistor 2N2222A es un dispositivo de unión bipolar (BJT) de silicio tipo NPN, reconocido por su excelente rendimiento y confiabilidad. Sus características distintivas incluyen:

Voltaje colector-emisor máximo: 40V

Corriente de colector máxima: 600mA

Potencia de disipación: 625mW a 25°C

Frecuencia de transición: 300MHz

Ganancia de corriente continua (hFE): 100-300 (típica)

Estas especificaciones hacen del 2N2222A una opción ideal para una variedad de aplicaciones de baja potencia y alta frecuencia. Su capacidad para manejar corrientes moderadas y operar a frecuencias relativamente altas lo convierte en un componente versátil en el diseño de circuitos electrónicos.

Estructura y Funcionamiento

El 2N2222A está construido con una estructura de tres capas de silicio dopado: emisor (N), base (P) y colector (N). Esta configuración permite el control preciso del flujo de corriente entre el colector y el emisor mediante la aplicación de una pequeña corriente en la base.

La operación del transistor se basa en el principio de la amplificación de corriente. Una pequeña corriente aplicada a la base induce un flujo mucho mayor de corriente entre el colector y el emisor, proporcionando así la capacidad de amplificación.

Encapsulado y Dimensiones

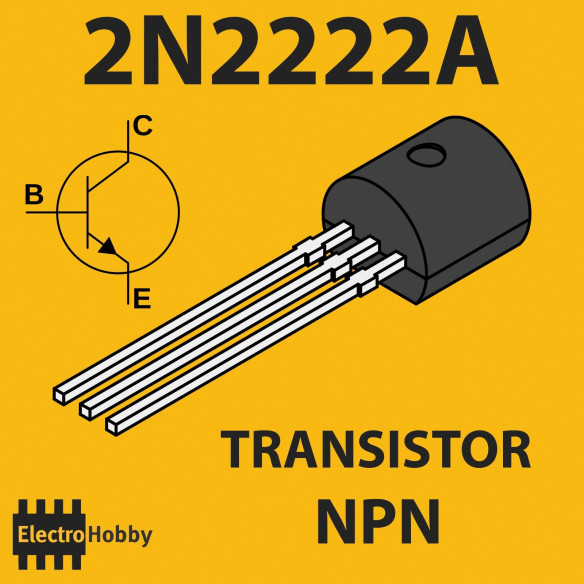

El 2N2222A se presenta comúnmente en un encapsulado TO-92, que es un paquete de plástico con tres terminales. Las dimensiones típicas son:

Altura: 4.45-5.20 mm

Ancho: 4.32-5.33 mm

Profundidad: 3.18-4.19 mm

Este encapsulado compacto facilita la integración del transistor en una amplia variedad de diseños de circuitos, desde prototipos en placas de prueba hasta productos finales miniaturizados.

Aplicaciones del Transistor 2N2222A

La versatilidad del 2N2222A lo ha convertido en un componente esencial en numerosas aplicaciones electrónicas. Algunas de las áreas donde este transistor encuentra un uso extensivo incluyen:

Amplificación de Señales

El 2N2222A es ampliamente utilizado en etapas de amplificación de baja potencia para señales de audio y radiofrecuencia. Su capacidad para operar eficientemente a frecuencias de hasta 300MHz lo hace ideal para:

Preamplificadores de audio

Etapas de ganancia en receptores de radio

Amplificadores de señal en instrumentación electrónica

En estas aplicaciones, el 2N2222A proporciona una amplificación limpia y de bajo ruido, crucial para mantener la integridad de la señal.

Circuitos de Conmutación

La rápida respuesta y baja capacitancia del 2N2222A lo convierten en una excelente opción para circuitos de conmutación. Se utiliza comúnmente en:

Controladores de LED

Interfaces digitales

Circuitos lógicos de alta velocidad

Su capacidad para conmutar rápidamente entre estados de corte y saturación permite la implementación de circuitos de control precisos y eficientes.

Regulación de Voltaje

El 2N2222A se emplea frecuentemente en circuitos de regulación de voltaje, donde su capacidad para manejar corrientes moderadas y su estabilidad térmica son ventajas clave. Aplicaciones típicas incluyen:

Fuentes de alimentación lineales

Reguladores de voltaje simples

Circuitos de protección contra sobretensiones

En estos circuitos, el 2N2222A ayuda a mantener un voltaje de salida estable frente a variaciones en la carga o el voltaje de entrada.

Osciladores y Generadores de Señal

La alta frecuencia de transición del 2N2222A lo hace adecuado para su uso en osciladores y generadores de señal. Se utiliza en:

Osciladores de cristal

Generadores de pulsos

Circuitos de temporización

Su capacidad para operar eficientemente a altas frecuencias permite la generación de señales precisas y estables en una amplia gama de aplicaciones.
