Características Principales del PIC16F676

El microcontrolador PIC16F628A se ha ganado una reputación sólida por su versatilidad y robustez, convirtiéndose en una opción popular para una amplia gama de aplicaciones, desde proyectos educativos hasta sistemas industriales complejos, es un microcontrolador de 8 bits desarrollado por Microchip Technology

El PIC16F676 se destaca por su conjunto de características que lo hacen adecuado para diversas aplicaciones. Algunas de sus características más notables incluyen:

Arquitectura RISC de 8 bits

El PIC16F676 utiliza una arquitectura RISC (Reduced Instruction Set Computing) de 8 bits, lo que permite una ejecución eficiente de instrucciones y un consumo de energía optimizado. Esta arquitectura es ideal para aplicaciones que requieren un procesamiento rápido y un bajo consumo de energía.

Memoria de programa y datos

Este microcontrolador cuenta con una memoria de programa Flash de 1024 palabras, lo que proporciona suficiente espacio para almacenar programas de complejidad moderada. Además, dispone de 64 bytes de memoria RAM para datos, lo que permite el almacenamiento temporal de variables y resultados de cálculos.

Conversor analógico-digital (ADC)

Una de las características más destacadas del PIC16F676 es su conversor analógico-digital de 10 bits. Este ADC permite la conversión de señales analógicas en valores digitales, lo que es crucial para aplicaciones que involucran sensores y mediciones precisas.

Oscilador interno

El PIC16F676 cuenta con un oscilador interno calibrado de fábrica que puede funcionar a frecuencias de hasta 4 MHz. Esto elimina la necesidad de componentes externos adicionales para la generación de reloj, simplificando el diseño del circuito y reduciendo los costos.

Pines y Configuración del PIC16F676

El PIC16F676 se presenta en un encapsulado de 14 pines, lo que lo hace compacto y fácil de integrar en diversos diseños. A continuación, se detalla la configuración de pines y sus funciones:

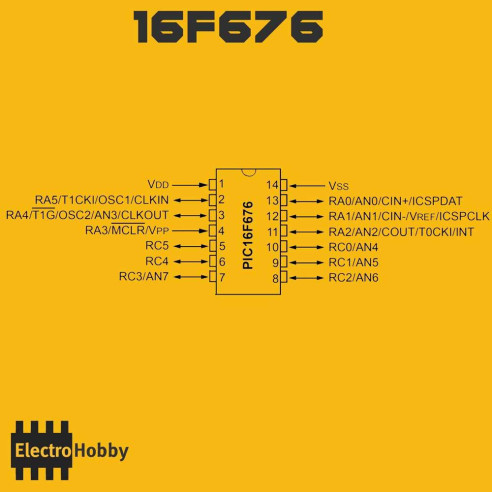

Distribución de pines

VDD: Alimentación positiva

RA5: Entrada/salida digital, entrada analógica

RA4: Entrada/salida digital

RA3: Entrada/salida digital, entrada analógica

RC5: Entrada/salida digital

RC4: Entrada/salida digital

RC3: Entrada/salida digital

RC2: Entrada/salida digital

RC1: Entrada/salida digital

RC0: Entrada/salida digital

RA2: Entrada/salida digital, entrada analógica

RA1: Entrada/salida digital, entrada analógica

RA0: Entrada/salida digital, entrada analógica

VSS: Tierra

Configuración de pines multifunción

Muchos de los pines del PIC16F676 son multifunción, lo que significa que pueden configurarse para diferentes propósitos según las necesidades del proyecto. Por ejemplo, los pines RA0-RA5 pueden funcionar como entradas analógicas para el ADC, mientras que también pueden utilizarse como entradas/salidas digitales generales.

Programación del PIC16F676

La programación del PIC16F676 se puede realizar utilizando varios lenguajes y entornos de desarrollo. A continuación, se presentan algunas opciones populares:

Lenguaje ensamblador

El lenguaje ensamblador proporciona el control más directo sobre el hardware y permite optimizar el código para un rendimiento máximo. Sin embargo, requiere un conocimiento profundo de la arquitectura del microcontrolador.

Lenguaje C

El lenguaje C es una opción popular para programar el PIC16F676, ya que ofrece un buen equilibrio entre control de bajo nivel y facilidad de uso. Existen varios compiladores de C disponibles para los microcontroladores PIC, como el XC8 de Microchip.

Entornos de desarrollo integrados (IDE)

Microchip proporciona el MPLAB X IDE, que es una herramienta gratuita y potente para el desarrollo de software para microcontroladores PIC. Este IDE soporta tanto ensamblador como C y ofrece características como depuración en tiempo real y simulación.

Aplicaciones del PIC16F676

El PIC16F676 es adecuado para una amplia gama de aplicaciones debido a su versatilidad y bajo costo. Algunas aplicaciones comunes incluyen:

Control de dispositivos

El microcontrolador puede utilizarse para controlar diversos dispositivos electrónicos, como electrodomésticos, sistemas de iluminación y dispositivos de automatización del hogar.

Sensores y medición

Gracias a su ADC integrado, el PIC16F676 es ideal para aplicaciones que involucran la lectura de sensores analógicos, como sensores de temperatura, humedad o presión.

Sistemas de monitoreo

El microcontrolador puede emplearse en sistemas de monitoreo ambiental, control de procesos industriales y sistemas de seguridad.

Dispositivos portátiles

Debido a su bajo consumo de energía, el PIC16F676 es adecuado para dispositivos portátiles alimentados por baterías, como relojes digitales, podómetros y pequeños gadgets electrónicos.
