SIM800L: El Módulo GSM/GPRS con Conectividad Móvil

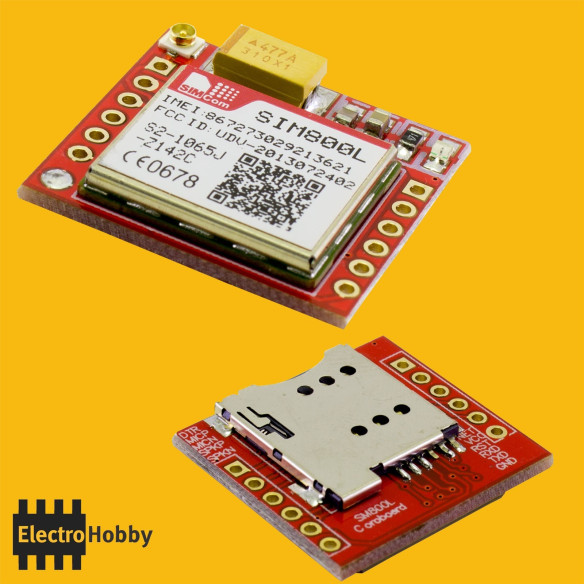

El SIM800L es un módulo GSM/GPRS compacto fabricado por SIMCom Wireless Solutions. Su diseño miniaturizado y bajo consumo energético lo hacen ideal para una amplia gama de aplicaciones que requieren conectividad móvil en espacios reducidos.
SIM800L Características y Especificaciones Técnicas
El SIM800L se destaca por su combinación de funcionalidades avanzadas en un formato compacto. Algunas de sus principales características incluyen:
Compatibilidad con redes GSM/GPRS de banda cuádruple (850/900/1800/1900 MHz)
Interfaz UART para comunicación serie
Soporte para comandos AT estándar
Capacidad para enviar/recibir SMS y realizar llamadas de voz
Conectividad a Internet a través de GPRS
Bajo consumo de energía, especialmente en modo de espera
Tamaño reducido: aproximadamente 25 x 23 mm
Especificaciones eléctricas
Voltaje de alimentación: 3.4V - 4.4V (recomendado 4V)
Consumo en modo de espera: < 2mA
Consumo en modo inactivo: < 7mA
Consumo promedio durante transmisión GSM: 350mA
Pico de consumo en transmisión: hasta 2A
Es importante destacar que el módulo requiere una fuente de alimentación capaz de suministrar picos de corriente de hasta 2A durante las transmisiones, lo cual debe tenerse en cuenta al diseñar el circuito de alimentación.
Opciones de Antena y Conectividad
El SIM800L ofrece flexibilidad en cuanto a las opciones de antena:
Antena de alambre soldada directamente al pin NET

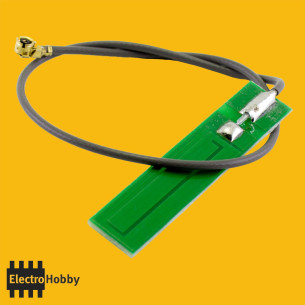

Antena PCB externa con conector IPX

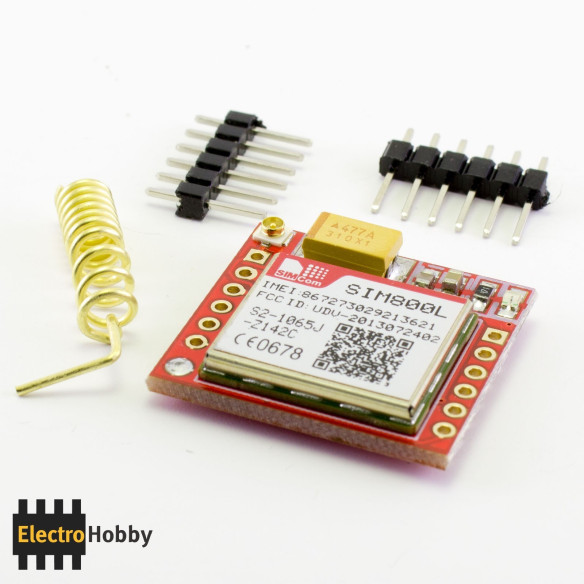

Antena helicoidal integrada en algunas versiones
La elección de la antena dependerá de los requisitos específicos del proyecto, como el espacio disponible y la intensidad de señal necesaria. La antena PCB externa generalmente proporciona mejor rendimiento y permite ubicar el módulo dentro de gabinetes metálicos.
Interfaces de Comunicación
El módulo se comunica principalmente a través de una interfaz UART con niveles lógicos de 2.8V. Los pines principales son:
TXD: Transmisión de datos
RXD: Recepción de datos
RST: Reset del módulo
RING: Indicador de llamada entrante
Adicionalmente, cuenta con pines para:
Conexión de micrófono (MICP, MICN)
Salida de audio (SPKP, SPKN)
Control de modo de bajo consumo (DTR)
Es fundamental respetar los niveles de voltaje máximos en la interfaz UART para evitar daños al módulo.
Configuración y Puesta en Marcha SIM800L
Para comenzar a utilizar el SIM800L, se deben seguir algunos pasos básicos:
Alimentación: Conectar una fuente estable de 4V capaz de suministrar picos de 2A.
Antena: Instalar la antena adecuada según la versión del módulo.
Tarjeta SIM: Insertar una tarjeta microSIM en el zócalo ubicado en la parte inferior.
Conexión serie: Establecer la comunicación UART con un microcontrolador o adaptador USB-TTL.
Una vez alimentado, el módulo iniciará automáticamente la búsqueda de red. El LED integrado indicará el estado de conexión:
Parpadeo rápido: Buscando red
Parpadeo lento: Conectado a la red GSM
Comandos AT Básicos
La configuración y control del SIM800L se realiza mediante comandos AT. Algunos ejemplos fundamentales son:
AT - Verificar comunicación
AT+CSQ - Consultar intensidad de señal
AT+CPIN? - Verificar estado de la tarjeta SIM
AT+CREG? - Comprobar registro en la red
AT+CGATT=1 - Activar conexión GPRS
Es recomendable consultar el manual completo de comandos AT del SIM800L para aprovechar todas sus funcionalidades.
Aplicaciones y Casos de Uso
El SIM800L encuentra aplicación en diversos campos, incluyendo:
Internet de las Cosas (IoT)
Monitoreo remoto de sensores
Control de dispositivos a distancia
Telemetría y seguimiento de activos
Seguridad y Vigilancia
Sistemas de alarma con notificación por SMS
Cámaras de seguridad con transmisión de datos móviles
Automatización Industrial
Supervisión de procesos industriales
Control remoto de maquinaria
Proyectos Maker y DIY
Estaciones meteorológicas conectadas
Rastreadores GPS personalizados
Integración con Plataformas de Desarrollo
El SIM800L es compatible con diversas plataformas de desarrollo, siendo Arduino una de las más populares.
