Módulo MOSFET GA6L

Módulo MOSFET GA6L Dual – Control de Carga y Velocidad 5V–36V 30A 400W

El módulo MOSFET GA6L doble canal es un controlador electrónico de potencia diseñado para manejar cargas de corriente continua (DC) entre 5V y 36V, con una capacidad de potencia máxima de 400W. Gracias a su arquitectura con dos MOSFET GA6L en paralelo, ofrece conmutación rápida, alta eficiencia y capacidad de control proporcional mediante señales PWM (modulación por ancho de pulso), ideal para regular la velocidad de motores DC, brillo de LED, o la apertura de válvulas solenoides.

Compatible con señales de control de 3.3V a 20V, este módulo puede conectarse directamente a salidas digitales de microcontroladores (Arduino, ESP32, Raspberry Pi, PIC, STM32, PLC industriales) y otras fuentes PWM. Su diseño compacto garantiza fácil integración en sistemas embebidos, proyectos de domótica o robótica de alto rendimiento.

Características técnicas

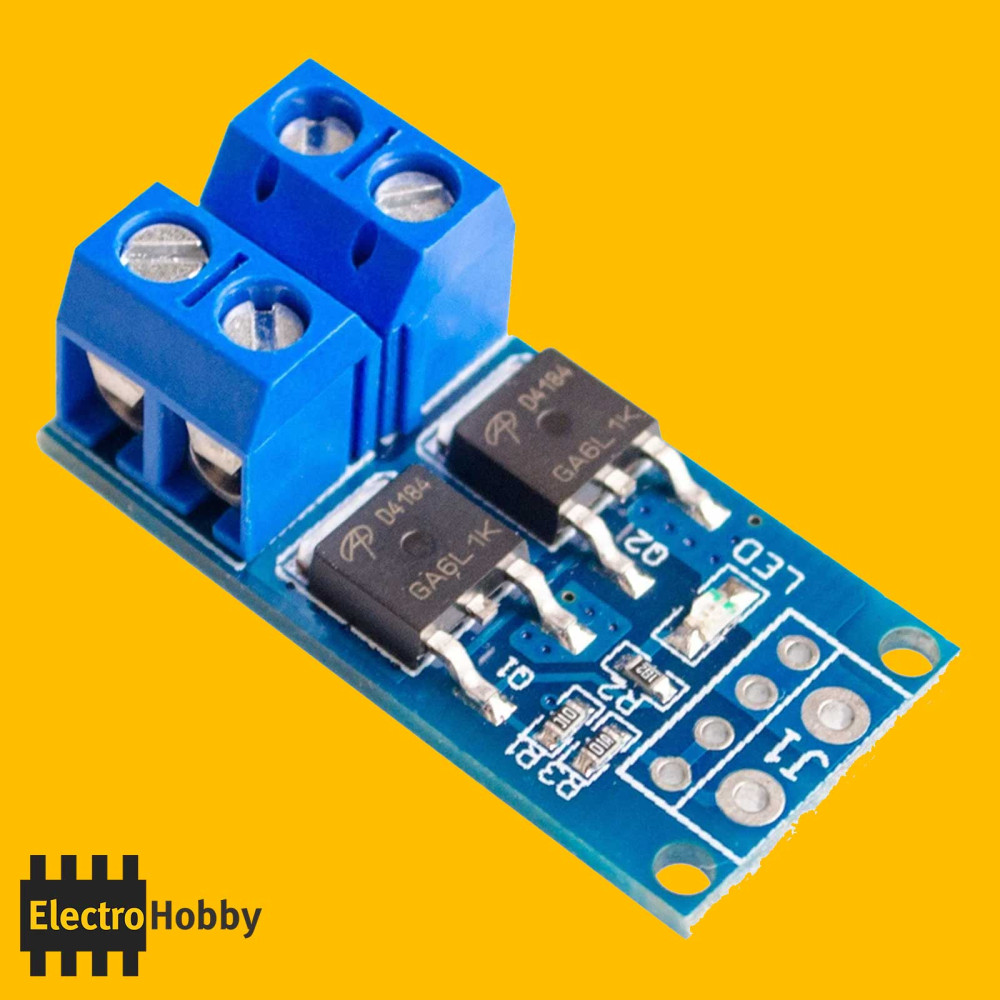

MOSFET: Doble canal N modelo GA6L (alta eficiencia conmutación)

Voltaje de funcionamiento: DC 5V – 36V

Tensión de señal de activación: DC 3.3V – 20V (compatible con Arduino, ESP, PLC, STM32)

Frecuencia PWM admitida: 0 – 20 kHz

Corriente continua: 1A estable a temperatura ambiente

Corriente máxima (pico): Hasta 30A con refrigeración adecuada

Potencia de salida: Hasta 400W (máxima disipada a plena carga)

Tipo de control: Digital ALTO/BAJO o PWM proporcional

Vida útil de conmutación: Ilimitada (sin desgaste mecánico)

Temperatura de trabajo: -40°C a +85°C

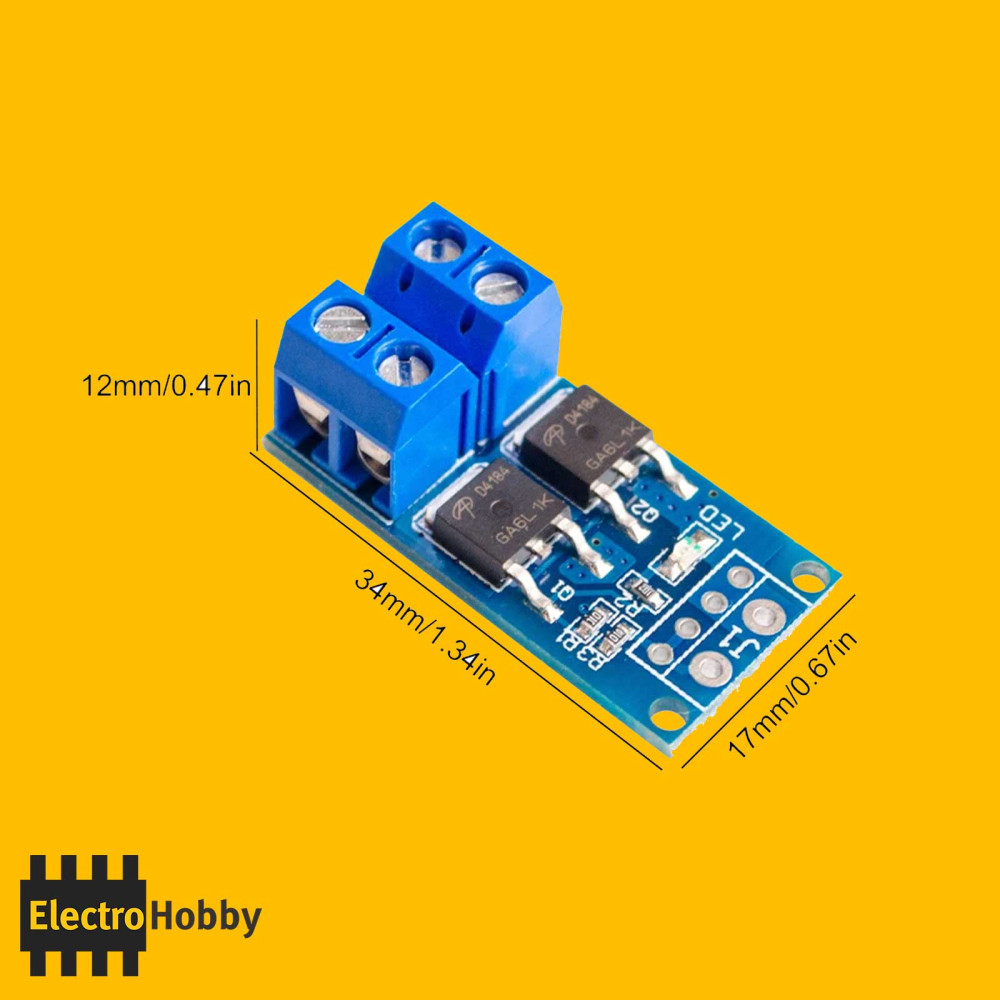

Dimensiones: 34 x 17 x 12 mm

Peso: ~5 g

Montaje: Bornes de tornillo para conexión firme y rápida

Aplicaciones recomendadas

Control de motores DC en proyectos de robótica y automatización

Regulación del brillo de tiras LED o sistemas de iluminación de alta potencia

Disparo de bombas, ventiladores y válvulas solenoides

Moduladores PWM para control de potencia o eficiencia energética

Sustituto electrónico de relés mecánicos (sin ruido, sin desgaste)

Recomendaciones

Para cargas superiores a 2A, añade un disipador o refrigeración activa sobre los MOSFET.

Conecta siempre la polaridad correcta: inversión accidental puede dañar el módulo.

Añade un fusible rápido o varistor si controlas motores o cargas inductivas.

Para controlar luces o motores con variación progresiva, usa señal PWM desde tu microcontrolador (por ejemplo con analogWrite() en Arduino).

No apto para corriente alterna (AC); utilízalo solo con cargas DC.
