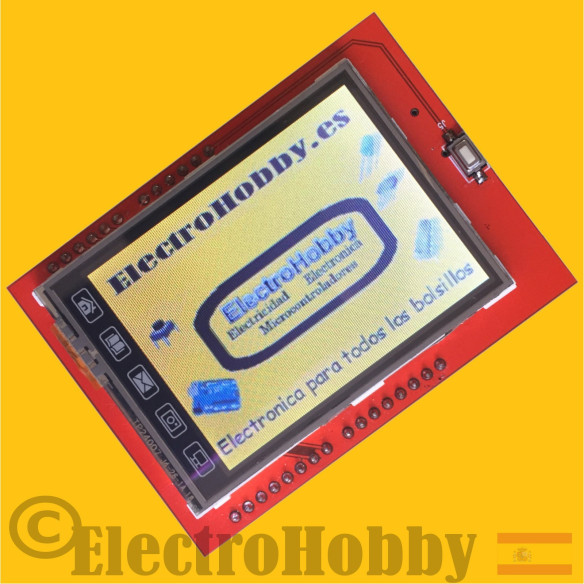

Shield TFT Táctil 2.4": pantalla a color enchufable sobre Arduino
Este shield es la forma más rápida de añadir una pantalla TFT táctil a color de 2,4 pulgadas. Se inserta directamente en los pines hembra de una placa UNO o Mega, sin protoboard ni cables. Una vez montado, la pantalla y el panel táctil resistivo quedan operativos al instante: solo hace falta instalar la librería y cargar el sketch de ejemplo.
Frente a las pantallas TFT con interfaz SPI, este modelo trabaja en paralelo de 8 bits, lo que se traduce en un refresco notablemente más rápido cuando hay que dibujar zonas grandes (imágenes a pantalla completa, juegos, gráficas en tiempo real). El precio que se paga es ocupar más pines del Arduino, pero como es un shield ya viene resuelto: cada señal va exactamente al pin que le corresponde, sin posibilidad de error de cableado.
Características técnicas
- Tamaño de pantalla: 2,4 pulgadas en diagonal
- Resolución: 240 x 320 píxeles
- Colores: 65.000 colores (RGB565 / 16 bits)
- Driver: ILI9341 (algunas unidades pueden montar drivers compatibles como ILI9325 o equivalente; las librerías habituales los detectan en automático)
- Identificación de la placa: MCUFRIEND, ampliamente soportada por la librería MCUFRIEND_kbv
- Interfaz de la pantalla: paralelo de 8 bits (LCD_D0..LCD_D7 + LCD_RD, LCD_WR, LCD_RS, LCD_CS, LCD_RST)
- Pantalla táctil: resistiva de 4 hilos, superficie completa, requiere lápiz táctil o pulsación con uña
- Lector microSD: integrado, comunicación por SPI con los pines SD_SCK, SD_DO, SD_DI, SD_SS
- Formato: shield con pines macho, compatible con la disposición de Arduino UNO R3 y Mega 2560
- Alimentación: 5 V desde la placa anfitriona, con regulador a 3,3 V para la lógica del panel
- Tensión de señales lógicas: tolerantes a 5 V

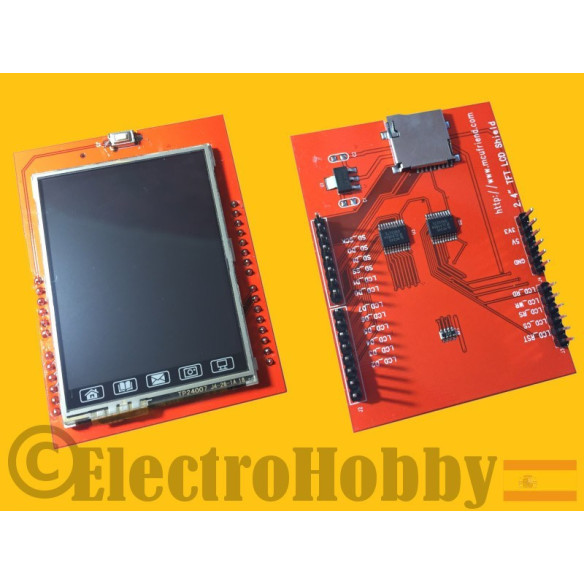

Conexionado del shield

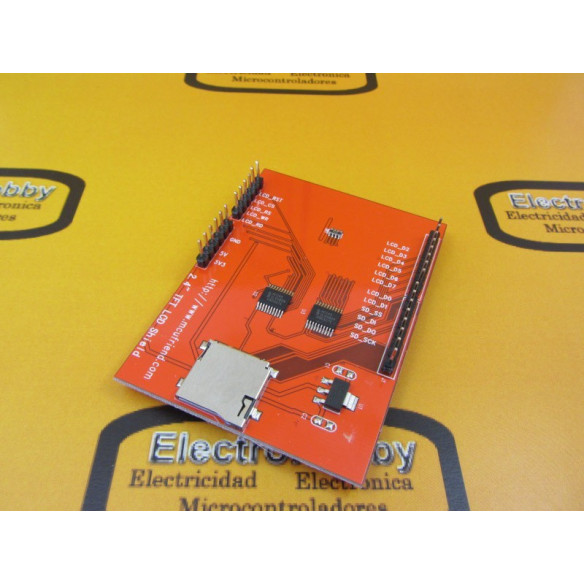

Por su formato no hay cableado: el shield se inserta sobre la placa anfitriona y los pines se asignan automáticamente. Para referencia, la distribución es la siguiente:
Lado derecho (alimentación y control del display):
- GND, 5V, 3V3: alimentación
- LCD_RD, LCD_WR: control de lectura y escritura
- LCD_RS: selección registro/dato
- LCD_CS: chip select del controlador
- LCD_RST: reset de la pantalla
Lado izquierdo (bus de datos paralelo y lector microSD):
- LCD_D0..LCD_D7: bus paralelo de datos de 8 bits
- SD_SS, SD_DI, SD_DO, SD_SCK: bus SPI hacia la tarjeta microSD
Para qué sirve realmente un shield táctil con microSD
La combinación de táctil más microSD abre un escenario que las pantallas TFT sin estos extras no cubren: interfaces gráficas completas con imágenes precargadas en tarjeta. Los iconos de un menú dejan de tener que generarse píxel a píxel desde el sketch y pasan a ser archivos BMP guardados en la microSD que se cargan en pantalla cuando hacen falta. Lo mismo ocurre con tipografías grandes, fondos, logos o pantallas de bienvenida personalizadas.
El táctil añade la otra mitad de la ecuación: dejar de depender de botones físicos. Un proyecto con este shield puede tener teclado en pantalla, deslizadores para ajustar valores, botones específicos por menú y zonas de dibujo, todo en la misma superficie y sin un solo botón mecánico en la caja.
Aplicaciones típicas
- Paneles de control caseros con interfaz gráfica completa para domótica, riego o invernaderos
- Equipos de medida con menú táctil: osciloscopios DIY, frecuencímetros, polímetros de mesa
- Reproductores de imágenes BMP desde tarjeta microSD para letreros, marcos o pruebas de panel
- Pequeños juegos retro tipo arcade con táctil para el control
- Visualizadores de gráficas en tiempo real para sensores (temperatura, humedad, ECG amateur, calidad del aire)
- Calculadoras táctiles, agendas y relojes con esfera personalizada cargada desde SD
- Banco de pruebas portátil para sketches con UI: el shield sirve durante el desarrollo y se reutiliza en el siguiente proyecto
Cómo programarlo
El soporte de software para este shield es muy maduro. La librería de referencia es MCUFRIEND_kbv, que detecta el driver concreto que monta tu unidad (ILI9341, ILI9325 u otros compatibles) y configura los pines en automático sobre Arduino UNO y Mega. Se complementa con Adafruit GFX para las primitivas de dibujo (líneas, círculos, texto, bitmaps) y con TouchScreen para leer las coordenadas del táctil. La tarjeta microSD se gestiona con la librería estándar SD incluida en el IDE de Arduino.
El ecosistema cuenta con cientos de ejemplos publicados, desde el clásico paint táctil hasta interfaces de termostatos completas, lo que hace que el tiempo de "primera imagen en pantalla" desde la compra sea típicamente inferior a una hora.
Compatibilidad
El shield está diseñado para encajar mecánicamente sobre Arduino UNO R3, Arduino Mega 2560 y clones compatibles con esa disposición de pines. Funciona también sobre placas con misma huella, como Arduino Leonardo o ciertos modelos de STM32 Nucleo en formato Arduino UNO, aunque en esos casos puede ser necesario ajustar la librería al microcontrolador concreto.
No es directamente compatible con ESP32, ESP8266 o Raspberry Pi Pico por incompatibilidad de huella y de niveles lógicos en los pines paralelos. Para esas placas son más adecuadas las pantallas TFT con interfaz SPI disponibles en la categoría de pantallas y displays.
Qué incluye
- 1 shield TFT táctil de 2,4 pulgadas, driver ILI9341 (o compatible), con lector microSD integrado, listo para insertar sobre Arduino UNO o Mega
