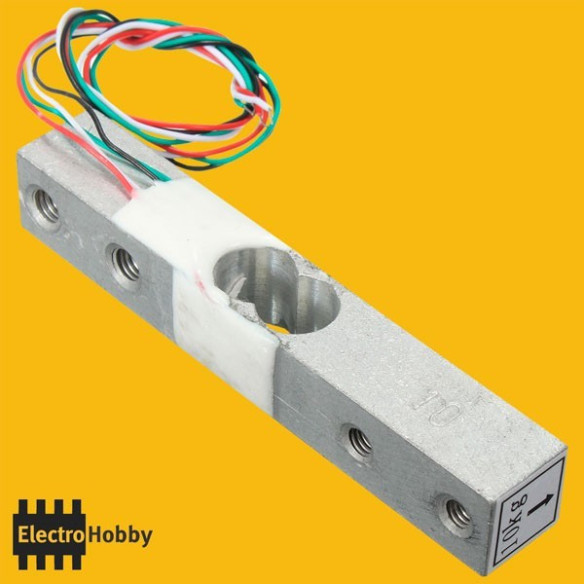

Celda carga 1KG

Una celda de carga es un transductor que es utilizado para convertir una fuerza en una señal eléctrica. Mediante un dispositivo mecánico, la fuerza que se desea medir deforma el sensor y convierte el desplazamiento o deformación en señales eléctricas. La señal eléctrica de salida es del orden de unos pocos milivolts y debe ser amplificada mediante un amplificador antes de que pueda ser utilizada con cualquier micro controlador que disponga de una entrada ADC.

Carga nominal: 1 kg
Salida nominal: 1.0mv/v±0 0.15mv/v
Zero salida: ± mv/v
Desplazamiento: 0.03% f. s./30 Min
Extremo de entrada: rojo + (energía), negro-(power)
Extremo de salida: verde + (señal), blanco-(señal)
Voltaje de funcionamiento recomendada: 3 ~ 12 VDC
Tensión máxima de funcionamiento: 15 VDC
Impedancia de entrada: 1115±10%
Impedancia de salida: 1000±10%
Clase de protección: IP65
Cable: 0.8 × 20 cm
Material: aleación de aluminio
Peso: 30g

• Cable: f0.8 × 25 cm
  • Tamaño: :4.5 x 0.9 x 0.6cm
• Cableado:
  • Rojo: Alimentación +
  • Negro: Fuente -
  • Verde: Señal +
  • Blanco: Señal –
