Control de Motores DC y PAP - Doble puente H
El L298N es un puente H diseñado para controlar motores DC y otros dispositivos de alta corriente y voltaje en proyectos de robótica, automatización y domótica. Permite controlar la dirección y velocidad de hasta dos motores de forma independiente, con una corriente máxima de 2A por canal.
Accesorios

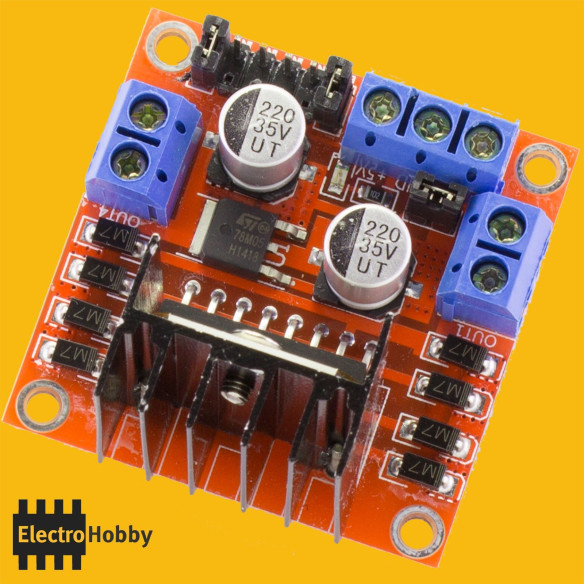

Este módulo basado en el chip L298N te permite controlar dos motores de corriente continua o un motor paso a paso bipolar de hasta 2 amperios. Podrás controlar tanto el sentido de giro como la velocidad. El módulo cuenta con todos los componentes necesarios para funcionar sin necesidad de elementos adicionales, entre ellos diodos de protección y un regulador LM7805 que suministra 5V a la parte lógica del integrado L298N. Cuenta con jumpers de selección para habilitar cada una de las salidas del módulo (A y B). La salida A esta conformada por OUT1 y OUT2 y la salida B por OUT3 y OUT4. Los pines de habilitación son ENA y ENB respectivamente.
El L298N consta de cuatro pines de entrada/salida que se utilizan para controlar la dirección y velocidad de los motores. Estos pines se pueden controlar con una señal PWM para ajustar la velocidad de los motores. Además, el L298N tiene un sistema de protección contra sobrecorriente y sobrecalentamiento, lo que lo hace seguro y fiable para su uso en proyectos de alta corriente.
El L298N se puede controlar mediante cualquier microcontrolador, como Arduino, Raspberry Pi u otros sistemas de control electrónico. Para su uso con Arduino, existen diversas bibliotecas y ejemplos disponibles en línea que facilitan su programación y control.
Voltaje de alimentación: de 5V a 35V
Corriente máxima por canal: 2A (o 4A en modo bridge)
Voltaje de salida: igual al voltaje de alimentación
Corriente de standby: 5 mA
Rango de temperatura de funcionamiento: de -25°C a 130°C
Modos de operación: forward, reverse, brake y standby
Protección contra sobre corriente y sobrecalentamiento
